淮宿蚌城际铁路控制性工程跨京台高速矮塔斜拉桥合龙
12月2日,随着最后2米合龙段的浇筑完成,由中铁上海设计院设计、中铁一局承建的淮宿蚌城际铁路全线控制性工程——跨京台高速矮塔斜拉桥顺利合龙。大桥合龙,打通了全线铺轨施工通道,为全线早日建成通车奠定了坚实基础。
合龙段梁体高 6米、宽 14.3米、长2米,计划浇筑 84 方。为了最大程度减少温度变化对混凝土的影响,保证梁体结构质量,合龙段选择在夜间浇筑。浇筑作业于12月2日凌晨3:56开始,于12月2日上午10:28结束。浇筑施工采用 56米汽车泵泵送混凝土,为了减少悬臂端受风力、温度变化引发的应力影响,浇筑前,项目部采用临时锁定、预张拉及增加配重等手段,给悬臂端加上“安全锁”,锁定后能限制位移,确保两端精准对接。浇筑时,随混凝土重量增加同步调整配重,确保结构受力均匀、缓和,保障合龙质量。同时,对挂篮进行全封闭施工,整个兜底与挂篮形成一个整体,有效避免了节段施工时杂物坠落危及行车安全的情况。
淮宿蚌城际铁路位于安徽省北部,正线全长约160.5千米,是连接淮北市、宿州市与蚌埠市的城际铁路,对于完善区域城际快速铁路网,密切皖北城市群与合肥都市圈的联系,促进区域经济协同发展具有重要意义。中铁一局承建了淮宿蚌城际铁路站前III标工程,全长31.85千米,管段内的跨京台高速矮塔斜拉桥为全线控制性工程,也是中铁一局在建的跨度最大的铁路矮塔斜拉桥。
跨京台高速矮塔斜拉桥全长544米,设计跨度为(38+120+228+120+38) 米,主跨228米,为“塔、梁固结”的双塔双单索面预应力混凝土斜拉桥,在DK69+350处(主跨跨中)以21°夹角上交京台高速。大桥分111个梁段,采用悬臂浇筑法施工,最大悬臂浇筑梁段重469.5吨,对混凝土性能及连续梁线性控制要求高,斜拉索精度控制要求高。
自跨京台高速矮塔斜拉桥开工建设以来,中铁一局在抓好安全质量的前提下,快速推进项目建设。首根桩基于2022年9月4日开钻,90天完成32根大直径、百米超长桩施工;48天完成两个大体积承台施工;29天完成两个主墩施工; 97天完成两个超大0号块施工,标准节段平均用时11天。
建设过程中,中铁一局项目团队深入开展科技攻关和课题研究,解决了复杂地层中大直径超长灌注桩施工质量控制关键技术难题,圆满完成了矮塔斜拉桥32根桩径2.5米、桩长101至108米的钻孔桩施工任务;总结出的“大跨度矮塔斜拉桥挂篮悬臂浇筑施工工法”,解决了传统堆载预压方法难以模拟实现实际荷载分布不均匀的难题;采用的“轨道翼缘夹紧机构装置智能行走”工艺,解决了传统挂篮行走速度不易控制、受人为因素影响大等问题;采用的塔端索导管安装工艺工法,解决了传统测量方法定位难度大、精度不易达标的问题。项目部12项小改小革在现场施工中发挥了重要作用,3项课题荣获重庆建筑业协会QCⅢ类成果。
中铁一局淮宿蚌城际铁路一分部项目负责人闫锋介绍,下一步,项目部将进一步总结前期施工经验,整合资源、统筹谋划,高效推进桥面系、无砟轨道、斜拉索二次张拉等剩余工程,助力淮宿蚌城际铁路早日建成通车。
上海铁路局合肥枢纽宿州指挥部指挥长王义宝、副指挥长武佩峰;宿州市发改委副主任李望涛;中铁上海设计院集团淮宿蚌城际铁路配合施工指挥部指挥长王建春;铁四院(湖北)工程监理咨询有限公司淮宿蚌三标监理站副总监曾德奎;中铁一局桥梁高级专家、副总工程师闵拥军,华东管控组副组长郭应忠,八公司执行董事、党委书记秦定松,淮宿蚌III标项目经理张伟,八公司副总经理史维康等在现场见证合龙。

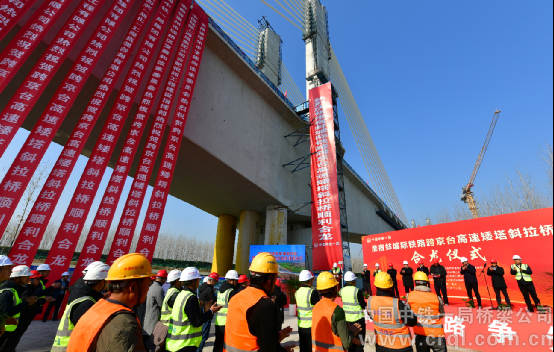

仪式现场

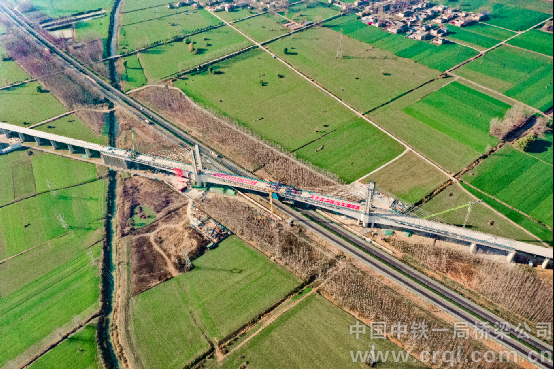

合龙后的矮塔斜拉桥

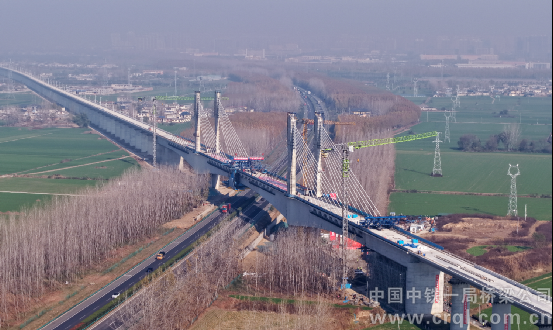

合龙后的矮塔斜拉桥

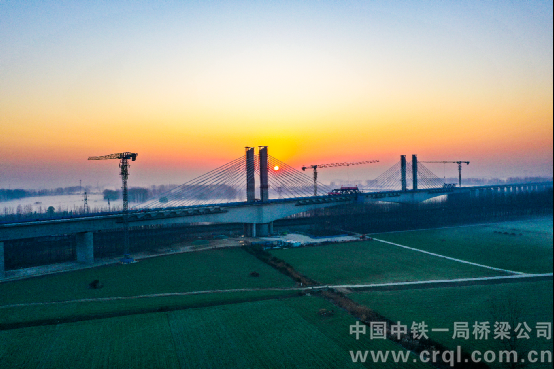

合龙后的矮塔斜拉桥
与会领导与建设者合影
